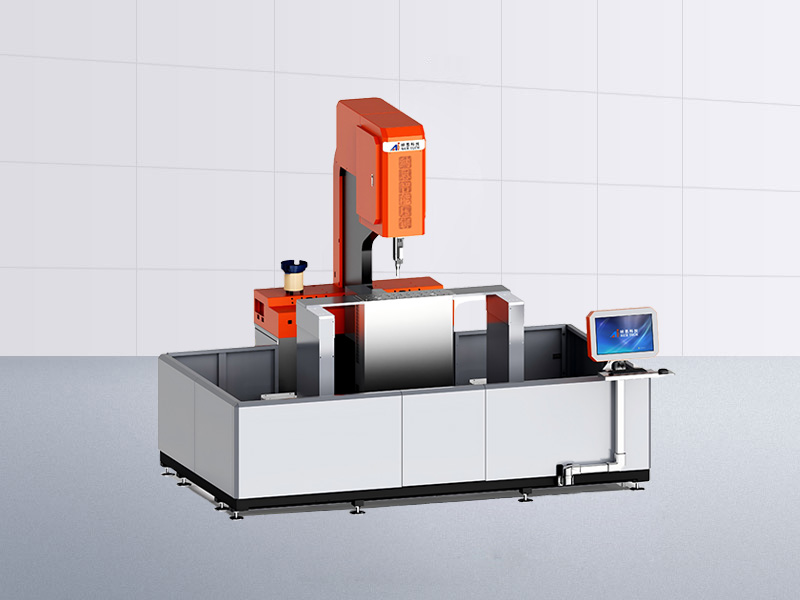

箱體側面智能壓鉚中心NC8S-0803D
產品特點
- 1、立體裝夾，突破傳統局限：采用立體式多維度裝夾結構，能夠直接對箱體進行豎直定位與夾緊。
- 2、獨特設計，提高效率：下模庫獨特設計，超大避讓高度，顯著提升生產效率。
- 3、自動化壓鉚釘模式：自動壓鉚多款不同規格的鉚釘（工字釘、螺母、螺柱、螺釘、短螺柱、防水螺母、銷釘等各類鈑金緊固件）。
- 4、繁雜壓鉚輕松達成：數控系統可自動切換鉚釘送料工具和上下模庫。
- 5、納思智能操作系統
- 6、快速便捷編程方式：通過CAD圖形導入進行編程，可利用圖層或顏色選擇孔位，增減壓鉚孔位并設定壓鉚順序。
- 7、CCD視覺糾偏功能
產品特點
- 1、立體裝夾，突破傳統局限：采用立體式多維度裝夾結構，能夠直接對箱體進行豎直定位與夾緊。
- 2、獨特設計，提高效率：下模庫獨特設計，超大避讓高度，顯著提升生產效率。
- 3、自動化壓鉚釘模式：自動壓鉚多款不同規格的鉚釘（工字釘、螺母、螺柱、螺釘、短螺柱、防水螺母、銷釘等各類鈑金緊固件）。
- 4、繁雜壓鉚輕松達成：數控系統可自動切換鉚釘送料工具和上下模庫。
- 5、納思智能操作系統
- 6、快速便捷編程方式：通過CAD圖形導入進行編程，可利用圖層或顏色選擇孔位，增減壓鉚孔位并設定壓鉚順序。
- 7、CCD視覺糾偏功能
技術參數表
| 設備型號 | NC8S-0803D |
| 壓鉚孔位置行程(MM) | 800X300 |
| 控制系統 | 納思自主智能操作系統 |
| 適應鉚釘壓鉚范圍 | M3~M8螺母/柱、螺絲、銷釘相同外徑長度7-30工具可以共用 |
| 振動盤自動送釘工具(套) | 8(可定制12) |
| 壓力機構 | 伺服電動缸控制系統 |
| 最大壓力(噸) | 8 |
| 壓力功率(KW) | 7.5 |
| 上模行程(MM) | 100~180 |
| 電壓(V) | 380V三相50HZ |
| 壓縮空氣(Mpa) | 0.5~0.8 |
| 產品折彎最大避讓高度(MM) | 100 |
| Z向浮升行程(MM) | 40-80 |
| 平臺最大移動速度(MM/秒) | 700 |
| 重復定位精度(MM) | ±0.05 |
| 壓鉚節拍(秒/顆) | 3.0~5.0 |
