鈑金鉚釘壓鉚工藝大全

來源：納思智能　點擊：次

返回列表

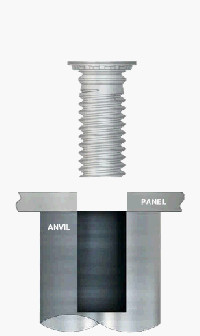

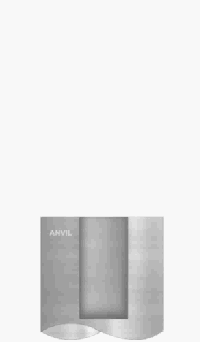

? ? ? ?很多場合，需要在鈑金零件上安裝其他零件或者部件。如面板上可以安裝按鈕、開關，或其他電子器件，也有可能會不能在鈑金之間連接。為更加方便可靠進行安裝連接，常用到的一種是壓鉚工藝。原理是通過壓花齒壓入鈑金的預置孔位，一般而言預置孔的孔徑略小于壓鉚螺母的壓花齒，通過壓力使壓鉚螺母的花齒擠入板內使導致孔的的周邊產生塑性變形，變形物被擠入導向槽，從而產生鎖緊的效果。今天我們就來看下壓鉚工藝相關知識。

01壓鉚螺母
?

一、壓鉚螺母：

1.常見公制壓鉚螺母類型：

S-M3-0? CLS-M3-0? S-M3-1? CLS-M3-1? S-M3-2? CLS-M3-2
S-M4-0? CLS-M4-0? S-M4-1? CLS-M4-1? S-M4-2? CLS-M4-2
S-M5-0? CLS-M5-0? S-M5-1? CLS-M5-1? S-M5-2? CLS-M5-2

2.各壓鉚螺母型號區別：以S-M3-1-ZC為例

A.材質：S表示碳鋼，CLS表示不銹鋼，CLA表示鋁材。
B.尾部碼：以S-M3-1-ZC為例
0-0.76mm（適用于0.8mm的板材）
1-0.97mm（適用于1.0-1.2mm的板材）
2-1.37mm（適用于1.5-2.0mm的板材）
（-0/-1/-2只是尾部碼的代號，具體數值需要查PEM,在生產和檢驗時我們可以進行核對包裝標示看壓鉚規格是否正確）
C.壓鉚底孔：
M2、M2.5、M3的底孔都為4.3MM。螺母的C值是4.22mm
M4的底孔為5.4mm，螺母的C值為5.38mm
M5的底孔為6.4mm，螺母的C值為6.38mm
D、SP類型的壓鉚螺母：專門用于不銹鋼材料。

3.英制壓鉚螺母：如S-632-0,S-832-1等。

表示方法除螺紋規格外其它與公制相同。

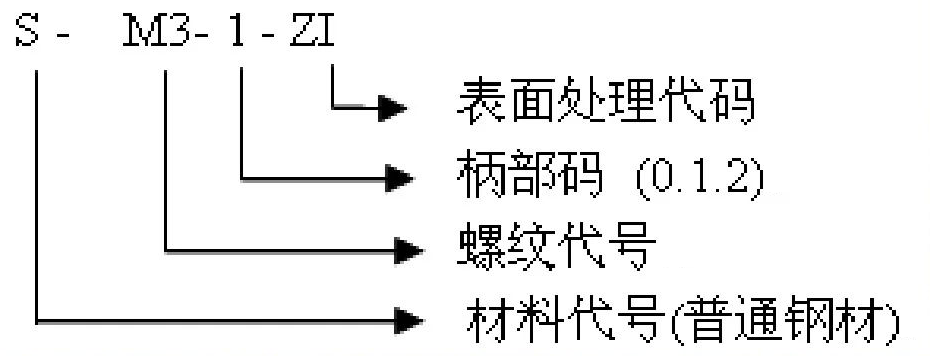

4.壓鉚螺母表示方法說明，以S-M3-1-ZI為例：

S-M3-1-ZI表示：
A.材質為碳鋼（普通鋼材）
B.螺紋規格為M3
C.-1表示螺母的A值為0.97mm，適用于板厚1.0-1.2mm的產品
D.表面處理為鍍白鋅的壓鉚螺母
注：柄部分碼（0-適用于板厚0.8mm、1-適用于板厚1.0-1.2mm、2-適用于板厚1.5-2.0mm）

02壓接螺釘

二、壓鉚螺釘

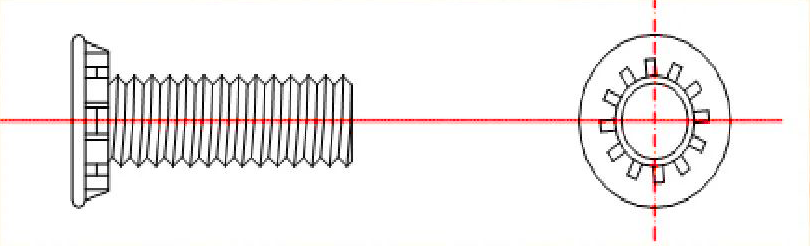

1.?圓頭壓鉚螺釘：FH-M3-6-ZC

A.?材質分為：鋼-FH 不銹鋼-FHS 鋁-FHA
B.?底孔與螺紋相同（如M3底孔為3.0mm、M2.5底孔為2.5mm）
C.?壓鉚螺釘?shù)膱A頭直徑：M2.5-φ4.1mm ?M3-φ4.6mm ?M3.5-φ5.3mm ??M4-φ5.9mm ?M5-φ6.5mm ?M6-φ8.2mm ?M8-φ9.6mm
D.?公制壓鉚螺釘：
長度直接就是所標的長度代碼：如FH-M3-6長度即為6mm
?

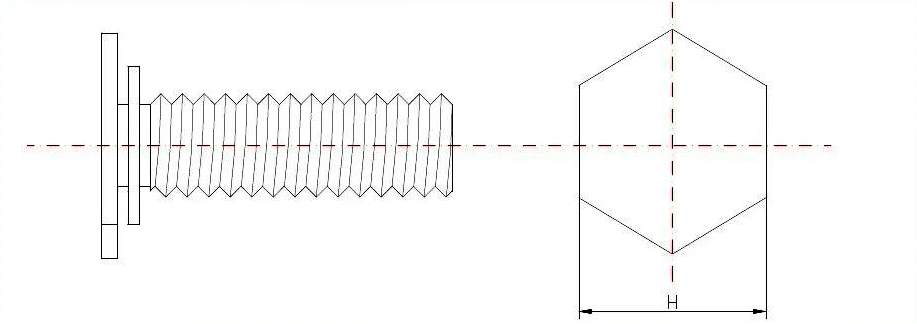

2.六角頭壓鉚螺釘：NFH-M3-12-ZC

A.?材質分為：鋼-NFH 不銹鋼-NFHS
六角頭的壓鉚螺釘相對來說較少用

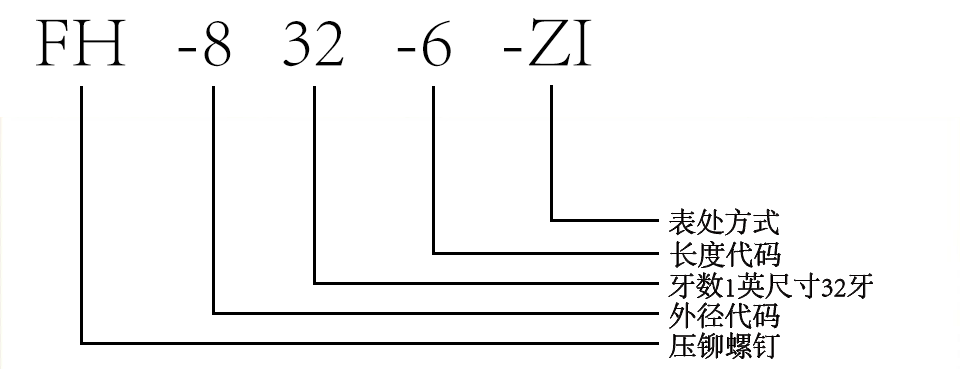

3. 英制壓鉚螺釘：FH-832-6-ZI

必須注意的是其長度和公制是不一樣的
其中：L=6*1/16*25.4=9.5mm
即L=(長度代碼*1/16*25.4mm

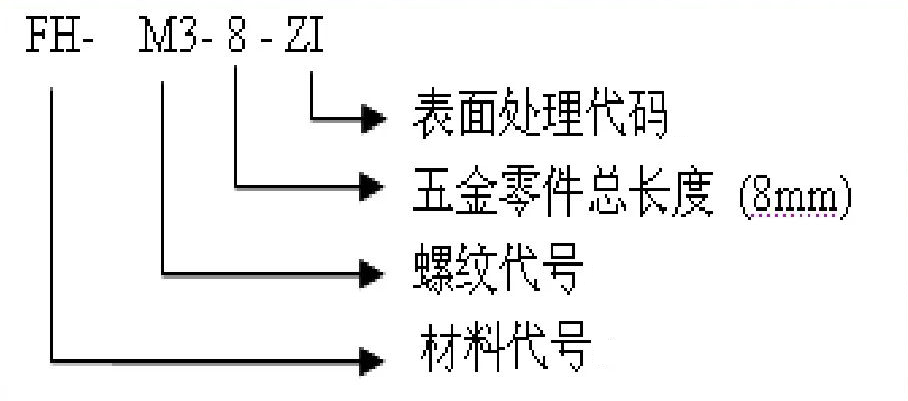

4.壓鉚螺釘表示方法說明，以FHS-M3-8-ZI為例

FHS-M3-8-ZI表示：
A.?材質為不銹鋼
B.?螺紋規格為M3
C.?螺釘長度為8MM
D.?表面處理為鍍白鋅的壓鉚螺釘

5. 預沖底孔參數

型號	適合板厚	預沖底孔
FH-M3	適合1.0以上板料	Φ3.0
FH-M4		Φ4.0
FH-M5		Φ5.0
FH-M6		Φ6.0
FH-M8		Φ8.0
NFH-M3	適合1.0以上板料	Φ4.8
NFH-M4		Φ4.8
NFH-M5		Φ5.0
NFH-M6		Φ6.0

03壓接螺柱

三、壓鉚螺柱

1.?常見公制壓鉚螺柱類型：

SO-M3-6 ?BSO-M3-6 ?SO-M2.5-6 ?BSO-M2.5-6 SO-3.5M3-6 ?BSO-3.5M3-6

METRIC	Thread Code	Min. Sheet Thickness	Hole Size In Sheet +0.08	B Counter-Bore Dia. ±0.13	C -0.13	H Nom.	Min Dist. Hole C/L To Edge
	M3	1.02	4.22	3.25	4.2	4.8	6
	3.5M3	1.02	5.41	3.25	5.39	6.4	7.1
	M3.5	1.02	5.41	3.9	5.39	6.4	7.1
	M4	1.27	7.14	4.8	7.12	7.9	8.4
	M5	1.27	7.14	5.35	7.12	7.9	8.4

2.?通孔：SO-M3-8-ZI

A.?材質分為：鋼-SO ?不銹鋼-SOS
B.?SO-3.5M3-8-ZC(3.5表示底孔為5.4MM，C值為5.38MM)
??SO-M3-8-ZC(底孔為4.2MM，C值為4.19MM)
??SO-M4-8-ZC(底孔為6.0，C值為5.95MM)
??SO-3.5M4-8-ZC(底孔為7.2，C值為7.11MM）

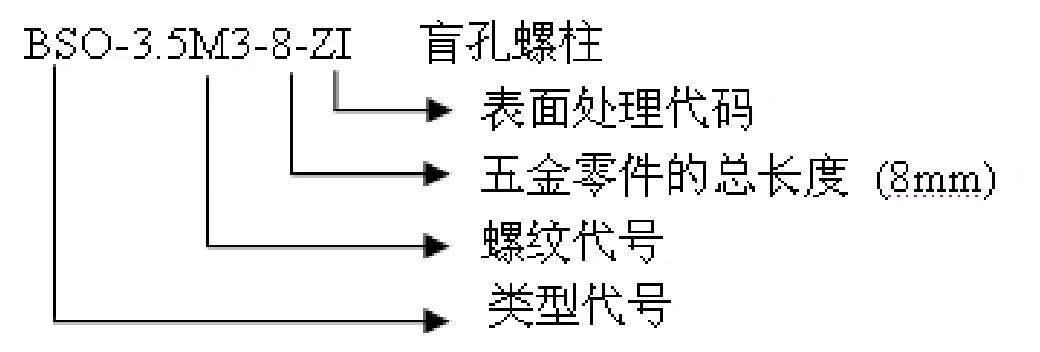

3.?盲孔：BSO-M3-8-ZC

A.?材質分為：鋼-BSO ?不銹鋼-BSOS
B.?BSO-3.5M3-8-ZC(3.5表示底孔為5.4MM，C值為5.38MM)
???BSO-M3-8-ZC（底孔為4.2MM，C值為4.19MM）
???BSO-M4-8-ZC（底孔為6.0MM，C值為5.95MM）
???BSO-3.5M4-8-ZC（底孔為7.2MM，C值為7.11MM）

4.?英制壓鉚螺柱：如SO-632-12-ZC

? ? ? ? SO? ? ? ? ? ? ? ? ? ? -6? ? ? ? ? ? ? ? 32? ? ? ? ? ? ? -12? ? ? ? ? ? ?ZC
通孔壓鉚螺柱 ?????外徑代碼 ???牙數1英寸 ???長度代碼 ???表處方式

其中：L=12*1/32*25.4=9.5mm
即L=（長度代碼*1/32*25.4）mm

5.?注意：我司所有SO、SOO、SOS、SOOS代碼的壓鉚螺柱默認全部加工成全螺紋螺柱，除非工程資料有特別的文字注明方可按文字說明加工。

螺柱類：SO表示普通鋼通孔螺柱
????????SOS表示不銹鋼通孔螺柱
????????SOA表示鋁材通孔螺柱
????????BSO表示普通鋼盲孔螺柱
????????BSOS表示不銹鋼盲孔螺柱
????????BSOA表示鋁材盲孔螺柱
????????SOO表示普通鋼通孔通牙螺柱
????????SOOS表示不銹鋼通孔通牙螺柱
????????SOOA表示鋁材通孔通牙螺柱
螺柱3.5M3與M3的區別：都是M3的牙，但3.5M3的壁厚比M3大，即底孔不一樣。
螺柱6440與440的區別：即6440的壁厚比440大，6440的底孔為φ5.4而440的底孔為φ4.2壓鉚底孔：
